RENAULT CLIO III (BR0/1, CR0/1) 1.5 dCi

Problema

No es posible comunicar con la unidad de control de ABS/ESP.

Código de avería en la unidad de control del airbag:

  • 49441 – conexión CAN con la unidad de control de ABS/ESP.

Código de avería en la unidad de control de dirección asistida:

  • 22025 – red multiplexada.

Causa

Defecto en la unidad de control de ABS/ESP.

Solución

Conectar el terminal de diagnóstico compatible. Conectar en las unidades de control del airbag y de la dirección asistida.

  • Borrar averías.

Si el borrado de los códigos de avería no se produce, utilizar un osciloscopio para realizar las siguientes comprobaciones:

  • Comprobar la instalación eléctrica de la unidad de control de ABS/ESP.
  • Comprobar la señal CAN BUS en el conector de la unidad de control de ABS/ESP en las siguientes condiciones:

◦ Con el conector enchufado.

◦ Con el conector desenchufado.

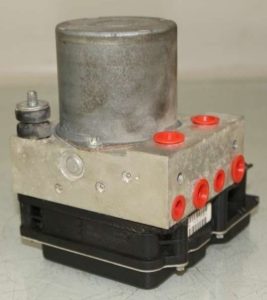

  • 118: Unidad de control de ABS/ESP.
  • 260: Caja de fusibles y relés del habitáculo
  • 777: Pletina de maxifusibles.
  • 1337: Unidad de protección y conmutación.

Conclusiones del diagnóstico:

  • La instalación eléctrica es correcta.

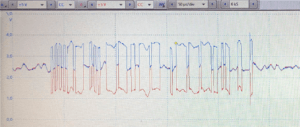

  • La señal CAN BUS es defectuosa con el conector de la unidad de control de ABS/ESP enchufado:

  • La señal CAN BUS es correcta con el conector de la unidad de control de ABS/ESP desenchufado:

Al realizar la comprobación, se constata que la causa de la anomalía es el defecto en la unidad de control de ABS/ESP.
