AUDI A3 (8V1, 8VK) 1.6 TDI CRKB

Problema

Testigo de airbag encendido.

Posibles códigos de avería en la unidad de control del airbag:

  • B103800 – actuador 1 del sistema de protección de peatones.
  • B103801 – actuador 1 del sistema de protección de peatones, fallo eléctrico.
  • B103811 – actuador 1 del sistema de protección de peatones, cortocircuito a masa.
  • B103812 – actuador 1 del sistema de protección de peatones, cortocircuito a positivo.
  • B103813 – actuador 1 del sistema de protección de peatones, interrupción.
  • B10381A – actuador 1 del sistema de protección de peatones, resistencia demasiado baja.
  • B10381B – actuador 1 del sistema de protección de peatones, resistencia demasiado alta.
  • B103900 – actuador 2 del sistema de protección de peatones.
  • B103901 – actuador 2 del sistema de protección de peatones, fallo eléctrico.
  • B103911 – actuador 2 del sistema de protección de peatones, cortocircuito a masa.
  • B103912 – actuador 2 del sistema de protección de peatones, cortocircuito a positivo.
  • B103913 – actuador 2 del sistema de protección de peatones, interrupción.
  • B10391A – actuador 2 del sistema de protección de peatones, resistencia demasiado baja.
  • B10391B – actuador 2 del sistema de protección de peatones, resistencia demasiado alta.

Causa

Defecto en los actuadores del sistema de protección de peatones.

Solución

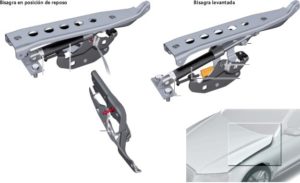

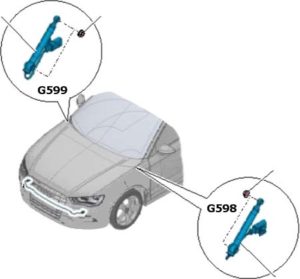

El vehículo diagnosticado incorpora protección de peatones en el sistema del airbag. Los actuadores se localizan en el mecanismo de apertura/cierre del capó delantero:



Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del airbag.

  • Borrar averías.

Si el borrado de avería no se produce, realizar la siguiente comprobación:

  • Desenchufar los actuadores del sistema de protección de peatones.
  • Conectar en su lugar resistencias de unos 3 Ohm.
  • Borrar averías.

Conclusiones de la comprobación:

  • Si el borrado de las averías se produce, sustituir los actuadores del sistema de protección de peatones.
  • Si el borrado de las averías no se produce, comprobar la instalación eléctrica.

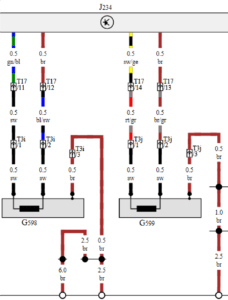

Esquema de un AUDI A3 (8V1, 8VK):

  • G598: Actuador 1 del sistema de protección de peatones.
  • G599: Actuador 2 del sistema de protección de peatones.
  • J234: Unidad de control del airbag.
