MERCEDES-BENZ GLA (X156) 220 CDI 651.930

Problema

Código de avería en la unidad de control del motor:

  • P200A 21 – compuerta de movimiento de carga, señal de amplitud es inferior al valor mínimo.

Causa

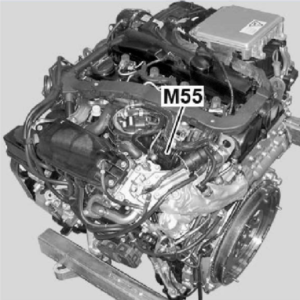

Defecto en el motor eléctrico de las chapaletas de admisión M55.

Solución

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.

  • Borrar averías.
  • Comparar el valor teórico y el valor real de posición de las chapaletas de admisión M55.
  • Realizar un recorrido de pruebas.

Conclusiones del diagnóstico:

  • El código de avería se vuelve a registrar durante el recorrido de pruebas.
  • No hay concordancia entre el valor teórico y el valor real de posición de las chapaletas de admisión M55.

Posibles causas:

  • Atascamiento de las chapaletas de admisión M55 debido a la acumulación de carbonilla.
  • Defecto en la instalación eléctrica.
  • Defecto en el motor eléctrico de las chapaletas de admisión M55.

Realizar la siguiente comprobación:

  • Desmontar el componente.
  • Comprobar el posible atascamiento de las chapaletas de admisión M55 debido a la acumulación de carbonilla.
  • Con el componente desmontado, pero enchufado, utilizar el terminal de diagnóstico compatible para efectuar una prueba de activación.
  • Utilizar un multímetro u osciloscopio para comprobar la activación y la instalación eléctrica.

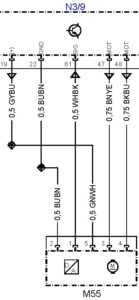

Esquema eléctrico de un motor 220 CDI 651.930:

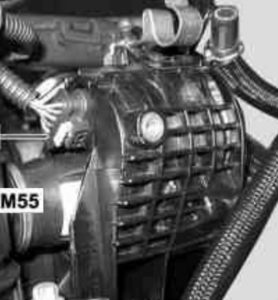

Al realizar las comprobaciones, se constata que la causa de la anomalía es el defecto en el motor eléctrico de las chapaletas de admisión M55:

Si se procede a sustituir el motor eléctrico de las chapaletas de admisión M55, utilizar el terminal de diagnóstico compatible para efectuar el ajuste básico.

  • Si no se realiza el ajuste básico, los síntomas persistirán después de sustituir el motor eléctrico de las chapaletas de admisión M55.
