PEUGEOT 307 CC (3B) 1.6 16v NFU (TU5JP4)

Problema

Al accionar el cierre de la capota, la subida de los elevalunas eléctricos delanteros y traseros no se produce.

Códigos de avería en la unidad de control del techo escamoteable:

  • 1 – ciclo no terminado.
  • 2 – tiempo de cierre maletero.

Causa

Defecto en uno de los microinterruptores de cierre de maletero.

Solución

En el vehículo diagnosticado, la unidad de control del techo escamoteable realiza la gestión de la apertura y cierre del siguiente modo:

  • Cuando se realiza una solicitud de apertura/cierre del techo escamoteable, la unidad de control inicia una secuencia de activaciones determinada por la programación del software.
  • Un conjunto de sensores/interruptores verifican la activación de cada uno de los componentes.
  • Después de cada activación, la unidad de control no permite el paso a la siguiente hasta que no se produce el cambio de estado de uno de los sensores/interruptores correspondientes al componente activado,

Dada la sintomatología, conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del techo escamoteable.

  • Accionar la función de cierre del techo escamoteable.
  • Seleccionar la función de control de cambio de estado de los parámetros de los sensores/interruptores durante las secuencias de cierre.

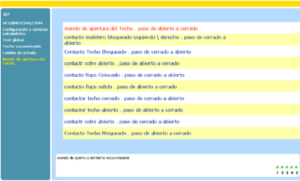

  • Comprobar el cambio de estado en cada una de las secuencias de cierre del techo escamoteable:

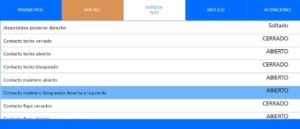

Conclusión a la adquisición de datos:

  • Se constata que no se produce el cambio de estado del microinterruptor derecho del cierre de maletero durante una de las secuencias del proceso de cierre del techo escamoteable. El estado del microinterruptor es siempre abierto.

Causas posibles:

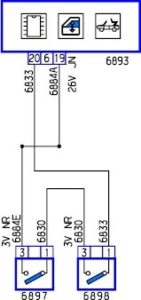

  • Defecto en la instalación eléctrica me los microinterruptores de cierre del maletero. Los dos microinterruptores están conectados entre sí en serie.
  • Defecto en alguno de los microinterruptores de cierre de maletero.

Utilizar un multímetro para realizar las siguientes comprobaciones:

  • Comprobar la instalación eléctrica de los microinterruptores de cierre de maletero.
  • Comprobar la conmutación de cada uno de los microinterruptores de cierre de maletero.

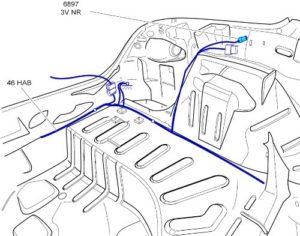

  • 6897: Mimicrointerruptores de cierre de maletero izquierdo.

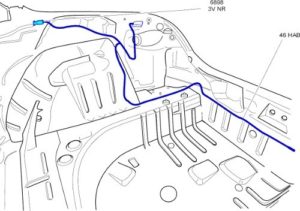

  • 6898: Microinterruptores de cierre de maletero derecho.

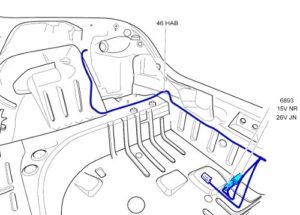

  • 6893: Unidad de control del techo escamoteable.

Al realizar la comprobación, se constata que la causa de la anomalía es el defecto en uno de los microinterruptores de cierre de maletero.
