PEUGEOT 307 (3A/C) 1.6 HDi 110 9HY (DV6TED4)

Problema

El motor no se pone en marcha al accionar el arranque.

No hay códigos de avería.

Causa

Deformación de una de los orificios de posición de la rueda fónica del sensor de posición del cigüeñal.

Solución

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor. Seleccionar los siguientes parámetros al accionar el arranque:

  • Estado de autorización para la puesta en marcha del motor por parte del inmovilizador.
  • Presión de combustible. Valor mínimo al accionar el arranque: 250 bar.
  • Estado de sincronización entre el árbol de levas y el cigüeñal.
  • Seleccionar la función gráfica del parámetro de r/min. revoluciones. Valor mínimo al accionar el arranque: 250 r/min.

Conclusiones del diagnóstico:

  • El estado de autorización para la puesta en marcha del motor por parte del inmovilizador es correcto.
  • El valor de presión de combustible es correcto: más de 250 bares en fase de arranque.
  • Se observan cambios de estado puntuales en el estado de sincronización entre el árbol de levas y el cigüeñal al accionar el arranque.
  • Se observan discontinuidades en la señal gráfica de r/min al accionar el arranque: 250 r/min. Puntualmente el valore es de 0 r/min.

Posibles causas:

  • Defecto en la instalación eléctrica del sensor de posición del cigüeñal.
  • Defecto en la rueda fónica del sensor de posición del cigüeñal.
  • Defecto en el sensor de posición del cigüeñal.

Utilizar el osciloscopio para realizar las siguientes comprobaciones:

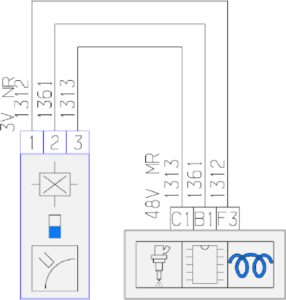

  • Comprobar la instalación eléctrica existe entre el sensor de posición del cigüeñal y la unidad de control del motor.

  • Si la instalación eléctrica es correcta, utilizar el osciloscopio para comprobar la señal del sensor de posición del cigüeñal al accionar el arranque:

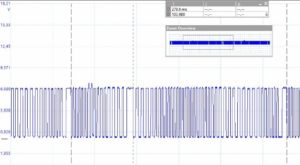

Al realizar la comprobación, se observa una perturbación en la señal 120 grados después del punto muerto superior.

  • La perturbación es similar a la propia señal de punto muerto superior.

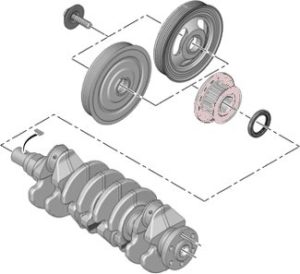

  • Se constata que la causa de la perturbación en la señal es la deformación de una de los orificios de posición de la rueda fónica del sensor de posición del cigüeñal.
