MERCEDES-BENZ (W203) C220 CDI 646.963

Problema

No funcionan los botones del volante.

Código de avería en la unidad de control de la columna de dirección/tubo envolvente:

  • 935B – falta de comunicación con los mandos del volante.

Causa

Defecto en el módulo de los mandos de los botones del volante.

El módulo de los botones del volante forma un conjunto con el detonador del airbag del volante.

Solución

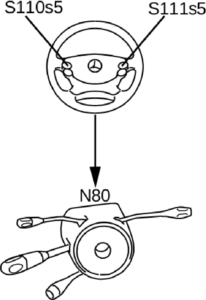

Conectar con la unidad de control de la columna de dirección/tubo envolvente N80.

  • Borrar averías.
  • Seleccionar los parámetros de estado de los botones del volante.
  • Pulsar los botones del volante. Comprobar el cambio de estado en los parámetros.

Conclusiones del diagnóstico:

  • El borrado del código de avería 935B no se produce.
  • No se produce el cambio de estado en los parámetros al pulsar los botones del volante.

Realizar las siguientes comprobaciones:

  • Desmontar el módulo de los mandos de los botones del volante.

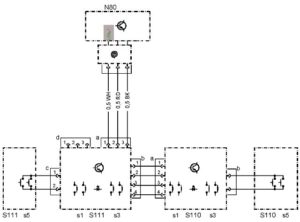

  • Utilizar un multímetro para comprobar la instalación eléctrica de los tres cables existentes entre el módulo de los mandos de los botones del volante y la unidad de control de la columna de dirección/tubo envolvente N80.

◦ Alimentación.

◦ Masa.

◦ LIN Bus.

  • Utilizar un osciloscopio para comprobar la señal LIN Bus en las siguientes condiciones: ◦ Con el módulo de los mandos de los botones del volante conectado.

◦ Con el módulo de los mandos de los botones del volante desconectado.



Conclusiones del diagnóstico:

  • La instalación eléctrica es correcta.
  • La señal LIN Bus es correcta con el módulo de los mandos de los botones del volante desconectado. La tensión de señal es superior a 9 V.

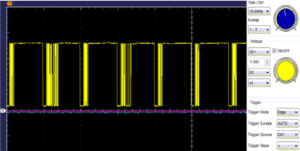

  • Sin embargo, la tensión de señal LIN es de tan solo 5 V con el módulo de los mandos de los botones del volante conectado:

La causa de la anomalía es el defecto en el módulo de los mandos de los botones del volante.
