Problema
En ocasiones se aprecian los siguientes síntomas:
- No acelera.
- El motor se detiene.
Código de avería en la unidad de control del motor:
- P2112 – sistema de control del actuador del acelerador, atascado cerrado.
Causa
Desgaste excesivo en los piñones del engranaje del cuerpo de mariposa de admisión.
Solución
Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.
- Borrar averías.
- Seleccionar la representación gráfica de los parámetros del valor de señal de la pista 1 y la pista 2 del sensor de posición del pedal del acelerador.
Pedal en reposo. Valores teóricos:
- Pista 1: 0.5 V.
- Pista 2: 1 V.
Acelerador a fondo. Valores teóricos:
- Pista 1: 2.05 V.
- Pista 2: 4.09 V.
Si los valores obtenidos son plausibles, proceder del siguiente modo:
- Seleccionar la representación gráfica de los parámetros del valor de señal de la pista 1 y la pista 2 del sensor de posición del pedal del acelerador.
- Desmontar el cuerpo de mariposa y realizar una prueba de activación.
Cuerpo de mariposa en reposo. Valores teóricos:
- Pista 1: 4.75 V.
- Pista 2: 0.25 V.
Cuerpo de mariposa completamente abierto. Acelerador a fondo. Valores teóricos:
- Pista 1: 2.05 V.
- Pista 2: 4.75 V.

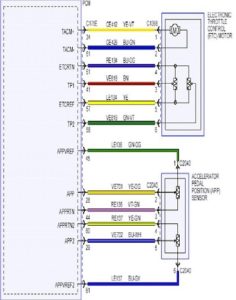

Al realizar las comprobaciones, se constata que no hay variación de señal en los valores de posición del cuerpo de mariposa. Utilizar un multímetro u osciloscopio para comprobar la activación eléctrica del motor del cuerpo de mariposa;
Conclusiones del diagnóstico:
- La activación del motor eléctrico es correcta.

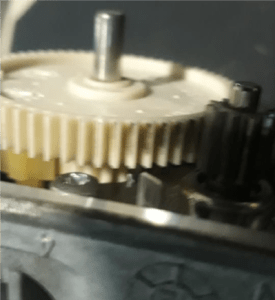

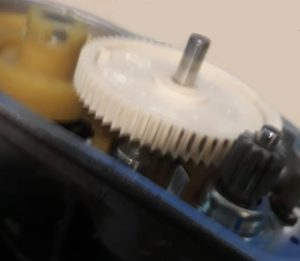

- Se constata que la causa de la anomalía es el desgaste excesivo en los piñones del engranaje del cuerpo de mariposa de admisión.

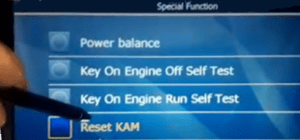

Después de sustituir el cuerpo de mariposa de admisión, utilizar el terminal de diagnóstico compatible para efectuar el ajuste básico:
