AUDI A6 (4F2, C6) 2.4 BDW

Problema

Ninguno de los componentes del sistema de infotenimiento es operativo.

No funciona la pantalla del sistema de infotenimiento MMI.

Código de avería registrado en la unidad de control/Interfaz de diagnóstico para bus de datos J533:

  • 00384 0180 – BUS de datos óptico.

No se puede acceder a diagnosis de ninguna de las unidades de control del anillo MOST del sistema de infotenimiento, salvo en la unidad de control/Interfaz de diagnóstico para bus de datos J533.

Causa

La unidad de control/Interfaz de diagnóstico para bus de datos J533 detecta una interrupción del anillo del MOST.

La causa de la anomalía es el defecto interno de la unidad de control del emisor/receptor del teléfono debido a la presencia de humedad.

Solución

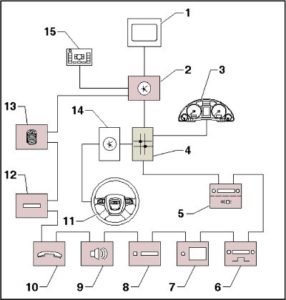

En el vehículo diagnosticado, las unidades de control que forman parte de la red de infotenimiento son las siguientes:

  1. Pantalla del sistema de infotenimiento MMI, ubicada en la parte central del tablero de instrumentos.
  2. Unidad de control de mandos de indicación e información, ubicada detrás de la guantera.
  3. Unidad de control del cuadro de instrumentos.
  4. Unidad de control de interfaz de diagnóstico del bus de datos J533, ubicada detrás de la guantera.
  5. Unidad de control de la radio con unidad de control para entrada de voz J507, ubicada detrás del guarnecido lateral izquierdodel maletero.
  6. Radio digital R147 detrás del guarnecido lateral izquierdo del maletero.
  7. Receptor de TV R78 o receptor de TV digital R171, ubicado detrás del guarnecido lateral izquierdo del maletero
  8. Unidad de control de lector de CD J401, detrás del guarnecido lateral izquierdo del maletero.
  9. Unidad de control de paquete de sonido digital J525, ubicada detrás del guarnecido lateral izquierdo del maletero.
  10. Unidad de control del emisor/receptor del teléfono R36 ubicada bajo el asiendo delantero izquierdo.
  11. Volante multifunción.
  12. Unidad de control del receptor de Media, ubicada en la parte izquierda de la guantera.
  13. Unidad de control del reproductor multimedia, ubicada en la parte derecha de la guantera.
  14. Unidad de control de la columna de dirección J527.
  15. Unidad de control de los mandos del sistema multimedia E380, ubicada en la parte inferior de la consola central.

Nota: Las unidades de control coloreadas de la imagen conforman el anillo MOST de infotenimiento.



Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del gateway J533. Ejecutar las siguientes comprobaciones:

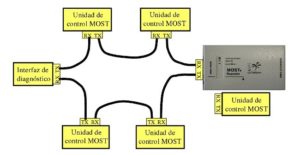

  • Comprobación del estado eléctrico de las unidades de control del Bus MOST mediante el diagnóstico en estrella con la unidad del gateway J533.

◦ Se realiza únicamente una valoración del estado eléctrico de cada una de las unidades de control del anillo.

◦ El diagnóstico en estrella se realiza por el cable B444. No confundir con la línea de diagnosis convencional.

  • Diagnóstico de cierre del bus óptico.

◦ Se realiza la valoración del estado de cierre del anillo del Bus óptico hasta la unidad de control maestra, de los LED y los fotodiodos de las unidades de control, de la recepción modulada de la luz y de la estabilidad del lock.

Conclusiones del diagnóstico de ruptura del anillo MOST con el terminal de diagnóstico compatible:

  • El diagnóstico en estrella indica un estado incorrecto de la unidad de control del emisor/receptor del teléfono.
  • La diagnosis del estado de cierre estado del Bus óptico indica un estado incorrecto.

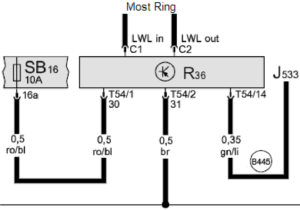

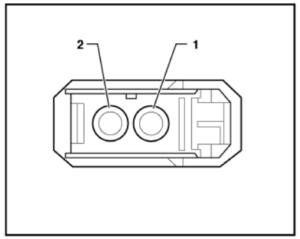

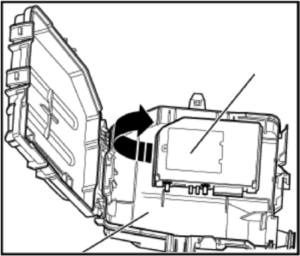

Comprobar la instalación eléctrica de la unidad de control del emisor/receptor del teléfono:



Si la instalación eléctrica es correcta, realizar la diagnosis de la ruptura del anillo, del siguiente modo:

  • Desenchufar alternativamente cada una de las unidades de la red MOST, puenteando la fibra óptica y tratar de acceder a diagnosis del anillo con el terminal de diagnóstico compatible.
  • Al puentear la unidad de control que causa la interrupción de la red MOST, la diagnosis de las unidades de control del anillo debería reanudarse.
  • En este caso, comenzar el diagnóstico por la unidad de control del emisor/receptor del teléfono.

El fabricante dispone de dos instrumentos de comprobación cuya función es puentear el anillo MOST de fibra óptica cuando se desconecta una unidad de control de la red:

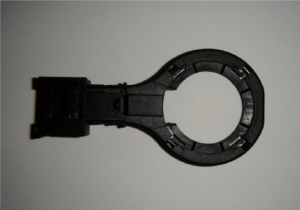

  • El componente de referencia 4E0 973 802:

  • El componente VAS 6186 MOST repeater:

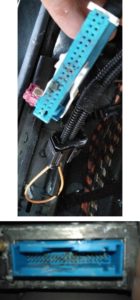

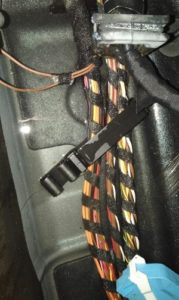

  • En caso de no disponer del instrumento de comprobación, utilizar un cableado de fibra óptica o un tubo de Tecalan para efectuar la prueba de puenteado del anillo MOST:

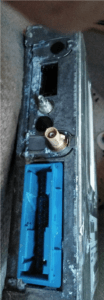

Al realizar la comprobación, se constata que la causa la interrupción del anillo MOST de fibra óptica es el defecto interno de la unidad de control del emisor/receptor del teléfono R36 debido a la presencia de humedad.







  • Al puentear, se restablece el funcionamiento del sistema de infotenimiento.
  • En el caso que nos ocupa, para restablecer el funcionamiento de la comunicación óptica del sistema ha sido necesario quitar el contacto y volver a conectarlo.
