MERCEDES-BENZ CLASE E (W211) E320 CDI 648.961

Problema

El motor no se pone en marcha al accionar el arranque.

Código de avería en la unidad de control del motor:

  • P2045 [1] – comprobar el sensor de posición de cigüeñal, ninguna señal.

Causa

Defecto en la unidad de control del motor.

Solución

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.

  • Borrar averías.
  • Seleccionar la representación gráfica del parámetro de velocidad del motor.
  • Accionar el arranque.

Conclusiones del diagnóstico:

  • El código de avería P2045 [1] se vuelve a registrar al accionar el arranque.
  • El parámetro muestra el valor gráfico de 0 r/min durante casi todo el tiempo de accionamiento del arranque.

Utilizar un osciloscopio para realizar las siguientes comprobaciones:

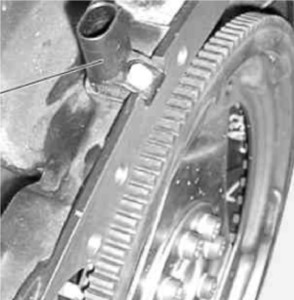

  • Comprobar la instalación eléctrica del sensor de posición de cigüeñal.

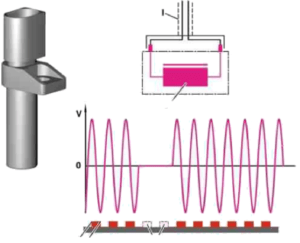

  • Comprobar la señal del sensor de posición de cigüeñal. Imagen patrón:

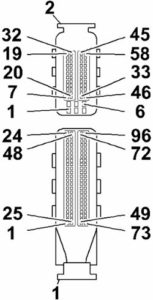

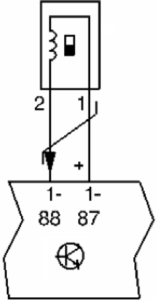

  • Esquema del motor 648.961:

  • Valor teórico de resistencia del sensor a 20 ºC: 612 – 1355 Ohm.
  • Pin 1: Señal.
  • Pin 2: Masa.

Conclusiones del diagnóstico:

  • La instalación eléctrica es correcta.
  • La señal es correcta.

Para resolver la anomalía, sustituir o reparar la unidad de control del motor.
