AUDI Q3 (8UB, BUG) 2.0 TDi CFFB

Problema

Las luces traseras adicionales de posición permanecen encendidas.

Código de avería en la unidad de control de la red de a bordo:

  • 02914 0B62 – sensor de posición 1 de la tapa del maletero G525.

Causa

Defecto en el sensor de posición de la tapa del maletero G525.

Solución

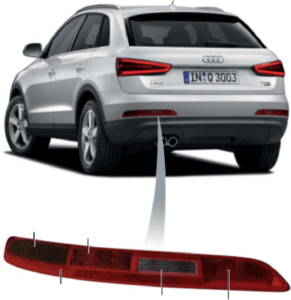

En el vehículo diagnosticado, las luces traseras adicionales cumplen con la siguiente función:

  • Realizar las funciones de iluminación posterior cuando se abre la tapa de maletero.
  • Las luces adicionales se encienden cuando se abre la tapa del maletero:

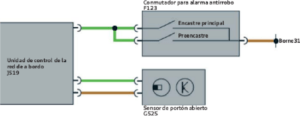

Las luces adicionales se encienden cuando la unidad de control de la red de a bordo J519 detecta la apertura del portón mediante los siguientes componentes:

  • Conmutador de apertura F123.
  • Sensor de posición de la tapa del maletero G525.

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control de la red de a bordo.

  • Leer y borrar averías.
  • Provocar la apertura y el cierre de la tapa del maletero.
  • Seleccionar los siguientes parámetros:

◦ Estado del conmutador de apertura F123.

◦ Posición de la tapa del maletero. Sensor G525.

Conclusiones del diagnóstico:

  • El código de avería 02914 0B62 vuelve a aparecer.
  • El cambio de estado del conmutador de apertura F123 se produce correctamente.
  • Sin embargo, no hay cambio de posición en la señal del sensor G525.

Posibles causas:

  • Defecto en la instalación eléctrica.
  • Defecto en el sensor G525.
  • Defecto en la unidad de control de la red de a bordo J519.

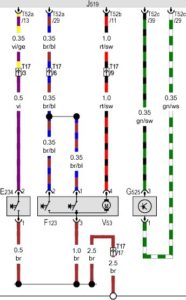

Utilizar un multímetro u osciloscopio para comprobar la instalación eléctrica:



  • E234: Pulsador de desbloqueo de la manilla de la tapa de maletero.
  • F123: Conmutador de apertura.
  • G525: Sensor de posición de la tapa del maletero.
  • J519: Unidad de control de la red de a bordo.

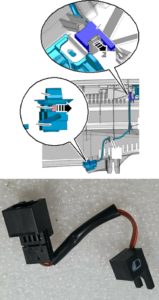

Si la instalación eléctrica es correcta, sustituir el sensor de posición de la tapa del maletero G525.
