PEUGEOT PARTNER (04/2008/0) 1.6 Blue HDi 100 BHY (DV6FD)

Problema

Se enciende el testigo de motor.

Se enciende el testigo de urea-SCR.

Código de avería en la unidad de control del motor:

  • U029D – sensor NOx A, comunicación defectuosa.
  • P2200 (87) – sensor NOX.

Causa

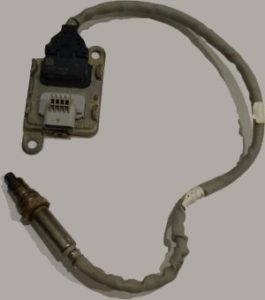

Defecto en el sensor NOx.

Solución

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.

  • Borrar averías.
  • Seleccionar el parámetro de nivel de NOx.

◦ Realizar la siguiente comprobación:

◦ Permitir que el motor alcance la temperatura de servicio.

◦ Acelerar hasta alcanzar 2500 r/min.

◦ Levantar el pie del acelerador para provocar una deceleración de 2500 r/min a 1500 r/min.

◦ Repetir la deceleración seis veces seguidas.

◦ Si el valor de NOx es superior o igual a 75 ppm, sustituir sensor de NOx.

Conclusiones del diagnóstico:

  • El valor del parámetro de NOx no cambia. El valor no es plausible
  • El borrado de los códigos de avería no se produce.

Utilizar un multímetro u osciloscopio para realizar las siguientes comprobaciones:

  • Comprobar la instalación eléctrica del sensor NOx.
  • Utilizar el osciloscopio para comprobar la señal CAN Bus de comunicación.

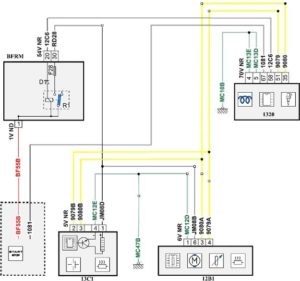

Esquema eléctrico de un PEUGEOT PARTNER (04/2008/0) 1.6 Blue HDi 100 con motor BHY (DV6FD):

  • 1320: Unidad de control del motor.
  • 12B1: Unidad de control de la bomba de urea.
  • 13C1: Sensor de NOx.
  • BFRM: Caja de fusibles y relés del vano motor.

Conclusiones:

  • La instalación eléctrica es correcta.
  • La señal CAN Bus es correcta.

Para resolver la anomalía, sustituir el sensor NOx.
